ماشین کاری CNC برای دستگاه های پزشکی
سان آن مولد پشتیبانی سفارشی ماشین کاری CNC را برای تیم های محصول تجهیزات پزشکی، خریداران OEM/ODM، مهندسان و مدیران تأمین که به قطعات دقیق فلزی یا پلاستیکی برای نمونه های اولیه، ساخت های اعتبارسنجی، دسته های کوچک یا برنامه ریزی تولید نیاز دارند، ارائه می دهد. برای پروژه های مرتبط با تجهیزات پزشکی، خریداران باید مواد، تلرانس، پوشش سطحی، کمیت، فایل های طراحی، نیازهای بازرسی و الزامات کاربرد را قبل از درخواست قیمت تأیید کنند.
ماشین کاری CNC برای دستگاه های پزشکی اغلب زمانی استفاده می شود که یک قطعه به ابعاد دقیق، پرداخت تمیز، عملکرد پایدار مواد و ویژگی های کنترل شده مانند سوراخ ها، رزوه ها، شکاف ها، جیب ها یا سطوح اتصال نیاز دارد. SunOn می تواند از فرز CNC سفارشی، تراشکاری با CNC، ماشین کاری پنج محوره، ماشین کاری نمونه اولیه CNC، پرداخت ها، مونتاژ و پشتیبانی تولید گسترده تر از نمونه اولیه تا تولید پشتیبانی کند.
این صفحه به خریداران کمک می کند تا جزئیات فنی مناسب را قبل از ارسال RFQ آماده کنند تا قطعه از نظر قابلیت تولید، هزینه، عملکرد و ریسک تولید بررسی شود.
پشتیبانی ماشین کاری CNC برای پروژه های مرتبط با دستگاه های پزشکی
پروژه های تجهیزات پزشکی اغلب چندین مرحله را پشت سر می گذارند تا تولید نهایی انجام شود. یک تیم محصول ممکن است به یک نمونه اولیه برای آزمایش براز، یک دسته کوچک برای اعتبارسنجی یا یک برنامه تولید قابل تکرار پس از تأیید طراحی نیاز داشته باشد.
پشتیبانی ماشین کاری CNC SunOn برای خریدارانی که به قطعات سفارشی ماشین کاری شده نیاز دارند مناسب است، مانند:
- محفظه ها و پوشش های تجهیزات پزشکی
- اجزای سازهای دستی
- قطعات تجهیزات تشخیصی
- فیکسچرهای آزمایشی و فیکسچرهای مونتاژ
- براکت ها، صفحات و قطعات نصب
- قطعات فلزی و پلاستیکی نمونه اولیه
- قطعات، اتصالات و سخت افزار دقیق کانکتور
- قطعات کوچک با سوراخ، رزوه، شکاف یا ویژگی های اتصال محکم
برای قطعات سفارشی مرتبط و قابلیت تأمین کنندگان، خریداران می توانند SunOn را نیز بررسی کنندتولیدکننده قطعات CNCپیج.
کدام قطعات تجهیزات پزشکی را می توان با CNC ماشین کاری کرد؟
ماشین کاری CNC زمانی خوب عمل می کند که خریداران به دقت، تکرارپذیری و انعطاف پذیری مواد نیاز دارند بدون اینکه خیلی زود روی ابزار تولیدی سرمایه گذاری کنند. این روش به ویژه برای نمونه های اولیه و دسته های کوچک که ممکن است طراحی آن ها همچنان تغییر کند، مفید است.
برای قطعات مرتبط با دستگاه های پزشکی، ماشین کاری CNC می تواند هم از قطعات عملکردی و هم ظاهری پشتیبانی کند. خریدار ممکن است به محفظه آلومینیومی برای دستگاه تشخیصی، قطعه ابزار استیل ضدزنگ، قطعه عایق PTFE یا محفظه نمونه اولیه ABS نیاز داشته باشد.
نمونه های رایج پروژه عبارتند از:
- بدنه های تجهیزات پزشکی دستی یا رومیزی
- پوشش های نمونه اولیه برای تست نصب و مونتاژ
- بدنه یا دسته های ابزار استیل ضدزنگ
- براکت ها، صفحات و قطعات سازه ای آلومینیومی
- قطعات پلاستیک ماشین کاری شده PTFE، PEEK، Delrin، ABS یا نایلون
- جیگ های مونتاژ، تجهیزات تست و تجهیزات اعتبارسنجی
- کانکتورها یا اتصالات دقیق برای مونتاژهای دستگاه های غیرایمپلنت
- قطعات کوچک که نیاز به ضربه زدن، رزوه کاری، فرورفتن کانترفرو رفتن یا اینسرت دارند
کلید فقط این نیست که آیا قطعه قابل ماشین کاری است یا نه. خریداران همچنین باید تأیید کنند کدام ابعاد حیاتی هستند، کدام سطوح نیاز به پرداخت دارند و کدام سوابق بازرسی لازم است.
انتخاب فرزکاری با CNC، چرخ کاری یا ماشین کاری پنج محوره
فرآیندهای CNC مختلف با هندسه های قطعات مختلف سازگار می شوند. بهترین فرآیند بستگی به شکل قطعه، جنس، نیاز به تلرانس، سطح و مقدار دارد.
فرزکاری CNC اغلب برای بدنه ها، صفحات، براکت ها، پوشش ها، وسایل، جیب ها، شکاف ها و ویژگی های چندوجهی استفاده می شود. برای بسیاری از قطعات فلزی و پلاستیکی سفارشی مناسب است.
تراشکاری CNC برای قطعات گرد یا استوانه ای بهتر است. نمونه ها شامل شفت ها، پین ها، بوش ها، اتصالات و قطعات به سبک کانکتور هستند.
ماشین کاری پنج محوره می تواند زمانی کمک کند که قطعه دارای هندسه پیچیده، ویژگی های زاویه دار، نیاز به ماشین کاری چندطرفه یا سطوحی باشد که دسترسی به آن ها با تنظیمات ساده تر دشوار است. ممکن است تنظیمات را کاهش داده و ثبات قطعات پیچیده را بهبود بخشد.
قبل از ارائه قیمت، خریداران باید هم فایل های CAD سه بعدی و هم نقشه های دوبعدی را به اشتراک بگذارند. مدل سه بعدی هندسه را نشان می دهد، در حالی که نقشه دوبعدی تلرانس های بحرانی، یادداشت های پایان سطح، رزوه ها، سوراخ ها، نقاط بازرسی و نیازهای ویژه را تعریف می کند.

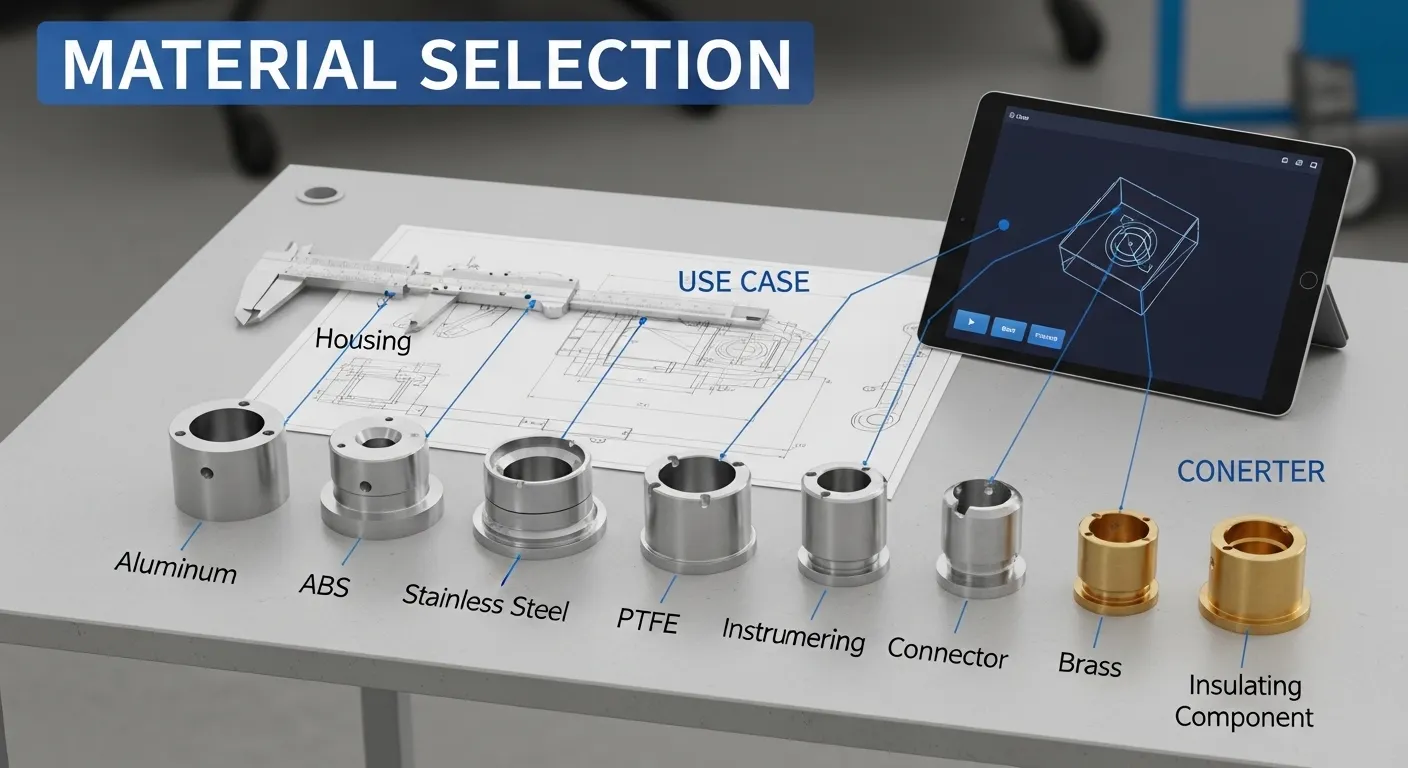

گزینه های مواد برای قطعات ماشین کاری شده با CNC پزشکی
انتخاب مواد بر استحکام، وزن، مقاومت در برابر خوردگی، عایق، اصطکاک، قابلیت ماشین کاری، ظاهر و هزینه تأثیر می گذارد. برای قطعات CNC مرتبط با دستگاه های پزشکی، خریداران باید در صورتی که قبلا توسط تیم مهندسی یا نظارتی آن ها تأیید شده باشد، ماده و درجه را مشخص کنند.
دسته بندی های رایج مواد شامل موارد زیر است:
- آلومینیوم:برای بدنه های سبک، براکت ها، تجهیزات، پوشش ها و قطعات نمونه اولیه مفید است.
- فولاد ضدزنگ:اغلب به دلیل استحکام، مقاومت در برابر خوردگی و قطعات بادوام سبک ابزار انتخاب می شوند.
- تیتانیوم:در مواردی که استحکام بالا و وزن کم مورد نیاز است، بسته به نیازهای پروژه، استفاده می شود.
- ABS:مناسب برای نمونه های پلاستیکی، بدنه ها، پوشش ها و قطعات سبک محفظه. برای جزئیات مرتبط با ماشین کاری پلاستیک، بهماشین کاری CNC ABS.
- PTFE:برای قطعات کم اصطکاک، مقاوم در برابر مواد شیمیایی یا عایق مفید است. سان آن همچنین ارائه می دهدماشین کاری PTFEحمایت.
- PEEK، Delrin، نایلون، PC و PMMA:بسته به بار، دما، اصطکاک، ظاهر و نیازهای ابعادی، ممکن است برای قطعات پلاستیکی عملکردی در نظر گرفته شوند.
- سازهای بادی برنجی:ممکن است برای کاربردهای منتخب کانکتور، اتصالات یا سخت افزار دقیق مناسب باشد. برای کسب اطلاعات بیشتر از SunOn'sماشین کاری CNC برنجیپیج.
خریداران نباید از توصیف های مبهمی مانند «پلاستیک پزشکی درجه دار» استفاده کنند مگر اینکه ماده دقیق، درجه، نیاز گواهی و شرایط کاربرد مشخص شده باشد.
برنامه ریزی درخواست، فرآیند و RFQ
جدول زیر به خریداران کمک می کند تا نیازهای رایج قطعات مرتبط با تجهیزات پزشکی را با جزئیات فرآیند CNC و RFQ مرتبط کنند.
| قطعه یا نیاز خریدار | فرآیند احتمالی CNC | ملاحظات مادی | جزئیات کلیدی RFQ برای تأیید |
|---|---|---|---|
| محفظه ها و پوشش های دستگاه | فرز CNC، ماشین کاری پنج محوره اگر پیچیده باشد | آلومینیوم، ABS، PC، PMMA، پلاستیک های مهندسی | سطوح ظاهری، ضخامت دیوارها، اینسرت ها، پرداخت و مونتاژ |
| دسته ها یا بدنه های ساز | فرز CNC، تراشکاری CNC، ماشین کاری پنج محوره | استیل ضدزنگ، آلومینیوم، تیتانیوم در صورت نیاز | ابعاد بحرانی، سطوح گریپ، صیقل دادن، کنترل تیغه |
| فیکسچرهای تست و جیگ های اعتبارسنجی | فرز CNC، تراش CNC | آلومینیوم، فولاد ضدزنگ، پلاستیک های مهندسی | سطوح عملکردی، تکرارپذیری، تراز اتصالات، کمیت |
| پین ها، شفت ها و اتصالات استوانه ای | تراشکاری CNC | استیل ضدزنگ، برنج، آلومینیوم، پلاستیک | تحمل قطر، نوع رزوه، پوشش سطحی، قطعات اتصال |
| قطعات عملکردی پلاستیکی | فرز CNC، تراش CNC | ABS، PTFE، PEEK، DELRIN، NYLON | پایداری ابعادی، اصطکاک، عایق، درجه ماده |
| قطعات پزشکی نمونه اولیه | فرز CNC، تراشکاری CNC، ماشین کاری پنج محوره | مواد استفاده نهایی یا آزمایشی | فایل CAD، نقشه دوبعدی، مرحله طراحی، هدف تست |
تلرانس، پوشش سطح و جزئیات بازرسی
قطعات مرتبط با تجهیزات پزشکی اغلب نیاز به بررسی دقیق تری نسبت به قطعات صنعتی عمومی دارند. یک مسئله کوچک تلرانس می تواند بر مونتاژ، آب بندی، حرکت، ظاهر یا نتایج آزمایش تأثیر بگذارد.
خریداران باید تشخیص دهند کدام ابعاد واقعا حیاتی هستند. سفت کردن بیش از حد هر تلرانس می تواند هزینه ماشین کاری را افزایش داده و تولید را دشوارتر کند. در عوض، سطوح بحرانی، ویژگی های جفت گیری، موقعیت سوراخ ها، جزئیات نخ و ابعاد عملکردی را به وضوح روی نقاشی علامت گذاری کنید.
سطح نیز باید با عملکرد قطعه هماهنگ باشد. برخی قطعات نیاز به ظاهر تمیز دارند. برخی دیگر به مقاومت در برابر خوردگی، اصطکاک پایین، سطوح تماس صاف یا تناسب بهتر در مجموعه نیاز دارند.
بحث های رایج پایان بندی ممکن است شامل موارد زیر باشد:
- الزامات دبرینگ و شکست لبه
- نیازهای پولیش یا سطح صاف
- بید بلاستینگ برای ظاهر مات
- آنودایز برای قطعات آلومینیومی در صورت لزوم
- در صورت مشخص شدن، الزامات آبکاری یا پوشش دهی
- بحث پسیواسیون برای قطعات استیل ضدزنگ در صورت نیاز
- نت های رنگ، بافت یا سطح تزئینی
بازرسی باید قبل از تولید مورد بحث قرار گیرد، نه پس از تکمیل قطعات. اگر خریدار به گزارش های ابعادی، اسناد مهم، بررسی های مقاله اول یا نقاط بازرسی خاص نیاز داشته باشد، این موارد باید در RFQ گنجانده شوند.
نمونه اولیه، اعتبارسنجی در دسته کوچک و برنامه ریزی تولید
ماشین کاری CNC اغلب انتخاب درستی قبل از ورود طراحی دستگاه پزشکی به ابزارآلات یا تولید انبوه است. این امکان را به تیم ها می دهد تا بدون انتظار برای قالب های تزریقی یا ابزارهای دایکست، بافت، عملکرد، مونتاژ و رفتار مواد را آزمایش کنند.
برای توسعه اولیه، SunOn می تواند از ماشین کاری نمونه اولیه CNC و بازخورد طراحی پشتیبانی کند. برای ساخت های اعتبارسنجی، ماشین کاری CNC با دسته کوچک می تواند به خریداران کمک کند تا شرایط واقعی مونتاژ را آزمایش کنند. برای تولیدات بعدی، تیم می تواند بررسی کند که آیا ماشین کاری CNC همچنان فرآیند مناسبی است یا باید قالب گیری تزریقی، ریخته گری دایک، پرداخت یا پشتیبانی مونتاژ را در نظر گرفت.
این موضوع برای خریدارانی که ممکن است با نمونه های CNC شروع کنند اما بعدا به تولید قالب، قالب گیری تزریقی پلاستیک، ریخته گری یا پشتیبانی تولید OEM/ODM نیاز دارند، اهمیت دارد.
خریداران باید برای دریافت قیمت دقیق چه چیزهایی ارسال کنند
یک RFQ واضح به کاهش تأخیرها، فرضیات نادرست و تغییرات قابل اجتناب طراحی کمک می کند. برای قطعات CNC مرتبط با دستگاه های پزشکی، خریداران باید قبل از تماس با SunOn، تا حد امکان جزئیات را آماده کنند.
جزئیات مفید RFQ شامل موارد زیر است:
- نام محصول یا قطعه
- کاربرد یا صنعت
- نمونه اولیه، مرحله کوچک یا مرحله تولید
- مقدار مورد نیاز
- فایل CAD سه بعدی
- نقشه فنی دوبعدی
- نیاز به مواد
- درجه ماده در صورت شناخته شدن
- تلرانس های بحرانی
- استاندارد تلرانس عمومی در صورت استفاده
- نیاز به پرداخت سطحی
- نیازهای رنگ، پوشش، آبکاری، آنودایز یا پولیش
- سوراخ ها، رزوه ها، اینسرت ها، شیارها، زیربرش ها یا ویژگی های مونتاژ
- الزام گزارش بازرسی
- الزام آزمون عملکردی در صورت ارتباط
- مقصد تحویل
- برنامه هدف گذاری
- در صورت نیاز، NDA، BOM یا مشخصات پروژه
اگر طراحی نهایی نباشد، خریداران همچنان می توانند فایل های موجود را برای بررسی قابلیت ساخت ارسال کنند. SunOn می تواند در بحث درباره فرآیند، مواد، تکمیل و جهت تولید قبل از تعهد خریدار به ساخت نهایی کمک کند.
نقاط انتخاب تأمین کننده برای پروژه های CNC پزشکی
انتخاب تأمین کننده برای ماشین کاری CNC مرتبط با دستگاه های پزشکی نباید تنها به قیمت بستگی داشته باشد. تأمین کننده اشتباه ممکن است قطعه را ماشین کاری کند، اما یادداشت های ترسیم، نیازهای سطحی، اولویت های تلرانس یا مستندسازی را از دست بدهد.
خریداران باید بررسی کنند که آیا تأمین کننده می تواند درباره موارد زیر بحث کند یا خیر:
- انتخاب مواد و رفتار ماشین کاری
- فرزکاری CNC، تراشکاری و برازش فرآیند ۵ محوره
- الزامات نمونه اولیه و دسته کوچک
- بازبینی تحمل انتقادی
- سطح سطح و کنترل تیغه ها
- نیازهای بازرسی مبتنی بر نقشه
- بازخورد DFM پیش از تولید
- ارتباطات برای پروژه های جهانی OEM/ODM
- پشتیبانی آینده برای تکمیل، مونتاژ، ابزارآلات یا تولید
سان آن به عنوان یک شریک تولید سفارشی شناخته می شود، نه فقط یک کارگاه ماشین آلات تک فرآیندی. این زمانی مفید است که خریدار اکنون به ماشین کاری CNC نیاز دارد، اما ممکن است بعدا به ساخت قالب، قالب گیری تزریقی، ریخته گری دایک، پرداخت ها، مونتاژ مکانیکی یا پشتیبانی تولید OEM/ODM نیاز داشته باشد.
سؤالات متداول
آیا SunOn می تواند قطعات پروژه های تجهیزات پزشکی را تولید کند؟
بله. سان آن از ماشین کاری CNC سفارشی برای قطعات مرتبط با دستگاه های پزشکی مانند نمونه های اولیه، بدنه، وسایل، قطعات ابزار، براکت ها، پوشش ها و قطعات دقیق فلزی یا پلاستیکی پشتیبانی می کند. خریداران باید نقشه ها و الزامات پروژه را برای بررسی ارسال کنند.
چه موادی برای قطعات CNC پزشکی مناسب هستند؟
گزینه های رایج شامل آلومینیوم، فولاد ضدزنگ، تیتانیوم، ABS، PTFE، PEEK، Delrin، نایلون، PC و PMMA هستند. ماده مناسب به استحکام، وزن، اصطکاک، عایق، مقاومت در برابر خوردگی، سطح و الزامات کاربرد بستگی دارد.
آیا به هر دو فایل دوبعدی و سه بعدی نیاز دارم؟
یک فایل CAD سه بعدی به مرور هندسه و استراتژی ماشین کاری کمک می کند. یک نقشه دوبعدی تلرانس ها، رزوه ها، پوشش سطحی، ابعاد بحرانی، یادداشت های بازرسی و نیازهای ویژه را تعریف می کند. ارسال هر دو باعث بهبود دقت قیمت می شود.
آیا ماشین کاری CNC می تواند اعتبارسنجی در دسته کوچک را پشتیبانی کند؟
بله. ماشین کاری CNC برای نمونه های اولیه و اعتبارسنجی در دسته کوچک قبل از ابزارآلات نهایی یا تولید انبوه مناسب است. این ابزار به خریداران کمک می کند تا اندازه گیری، عملکرد، مونتاژ، انتخاب مواد و به روزرسانی های طراحی را آزمایش کنند.
چه تلرانسی باید مشخص کنم؟
تلرانس های دقیق را فقط برای ویژگی های بحرانی مشخص کنید. سطوح عمومی اغلب می توانند از تلرانس های استاندارد طراحی استفاده کنند. تلرانس باید بر اساس هندسه قطعه، ماده، فرآیند CNC، پوشش و روش بازرسی بررسی شود.
آیا SunOn می تواند مدارک بازرسی ارائه دهد؟
خریداران باید در طول RFQ نیازهای بازرسی و مستندسازی را بیان کنند. SunOn می تواند الزامات بازرسی مبتنی بر نقشه را بررسی کرده و نیازهای گزارش دهی مناسب را پیش از تولید بررسی کند. انتظارات بازرسی را تا بعد از ماشین کاری به تعویق نیندازید.
درخواست قیمت ماشین کاری CNC برای قطعات مرتبط با دستگاه های پزشکی
نقشه های قطعات، مدل CAD سه بعدی، نیاز به مواد، کمیت، یادداشت های تلرانس، پوشش سطحی، نیازهای بازرسی و مرحله پروژه خود را با SunOn Mould به اشتراک بگذارید. تیم ما می تواند پروژه ماشین کاری CNC مرتبط با دستگاه های پزشکی شما را بررسی کند، در صورت نیاز بازخورد DFM ارائه دهد و به شما در برنامه ریزی پشتیبانی تولید نمونه اولیه، دسته کوچک یا تولیدی کمک کند.
