خدمات تراشکاری CNC

چرخش با CNC اغلب فرآیند درست زمانی است که قطعه دارای محور مرکزی، قطر بیرونی کنترل شده، قطر داخلی کنترل شده، رزوه، شیار، شانه یا سطح گرد صاف باشد. قبل از درخواست قیمت، خریداران باید مواد، مقدار، تلرانس، پوشش سطحی، نیازهای بازرسی، نقشه دوبعدی، فایل CAD سه بعدی و هرگونه ویژگی فرز ثانویه را تأیید کنند.

سان آن از تراش CNC به عنوان بخشی از خدمات تولید سفارشی گسترده تر پشتیبانی می کند که شامل فرز CNC، ماشین کاری پنج محوره، نمونه سازی، ساخت قالب، قالب گیری تزریقی، ریخته گری دایک، پرداخت سطحی، مونتاژ و پشتیبانی تولید OEM/ODM است.

تراشکاری CNC برای شفت ها، پین ها، بوش ها و قطعات رزوه دار

تراشکاری CNC برای قطعاتی مناسب تر است که قطعه کار در آن ها می چرخد و ابزار برش قطر، سوراخ، رزوه، شیار یا سطح انتهایی را شکل می دهد. این موضوع آن را به انتخابی عملی برای قطعاتی تبدیل می کند که نیاز به هندسه گرد و کنترل ابعادی قابل تکرار دارند.

قطعات رایج CNC تراش خورده شامل موارد زیر است:

• شفت ها و شفت های پله ای
• پین ها و قطعات به سبک میله
• بوشینگ ها و آستین ها
• فاصله دهنده ها و یقه ها
• میله های رزوه دار و اینسرت های رزوه دار
• نازل ها، اتصالات و کانکتورها
• صندلی های بلبرینگ و بدنه های استوانه ای
• قسمت های گرد با شیارها، پخ ها، شانه ها یا سوراخ ها

برای این قطعات، جزئیات کوچک می توانند بر تناسب و عملکرد تأثیر بگذارند. یک شفت ممکن است نیاز به قطر کنترل شده و پوشش سطحی داشته باشد. یک بوشینگ ممکن است به قطرهای دقیق داخلی و خارجی نیاز داشته باشد. یک قطعه رزوه دار ممکن است نیاز به استاندارد رزوه مشخص، طول رزوه و نیاز اتصال داشته باشد. یک قطعه متحدالمرکز ممکن است نیاز به شرایط واضح خروجی یا تراز در نقشه داشته باشد.

تیم ماشین کاری CNC SunOn می تواند این جزئیات را در بحث RFQ و DFM بررسی کند، بنابراین فرآیند، مواد، تلرانس و مسیر پرداخت با استفاده واقعی قطعه هماهنگ است.

خریداران چه زمانی باید چرخش CNC را انتخاب کنند؟

خریداران باید زمانی که شکل اصلی قطعه گرد، لوله ای یا چرخشی باشد، CNC را انتخاب کنند. این روش معمولا زمانی استفاده می شود که مهم ترین ابعاد شامل قطر بیرونی، قطر داخلی، عمق حفره، رزوه، شیار، طول شانه یا پوشش سطحی در امتداد سطح استوانه ای باشد.

فرز CNC معمولا برای قطعات بلوکی شکل، تخت، جیب دار یا بسیار منشوری بهتر است. با این حال، بسیاری از قطعات واقعی هم به تراشکاری و هم فرزکاری نیاز دارند. یک شفت چرخان شده ممکن است نیاز به پنچری داشته باشد. یک کانکتور گرد ممکن است به سوراخ های جانبی نیاز داشته باشد. یک کاور ممکن است به شیارها، کلیدها یا ویژگی های متقاطع نیاز داشته باشد.

در این موارد، SunOn می تواند بررسی کند که آیا قطعه باید از موارد زیر استفاده کند یا خیر:

• چرخش CNC برای هندسه گرد
• فرز CNC ثانویه برای سطوح صاف، شکاف ها، سوراخ ها یا ویژگی های جانبی
• تراشکاری CNC به همراه فرز برای هندسه ترکیبی
• گسترده ترخدمات ماشین کاری CNC دقیقوقتی اندازه گیری تنگ تر است، ویژگی های پیچیده تر یا برنامه ریزی بازرسی لازم است

تصمیم کلیدی فقط «تراشکاری یا فرزکاری» نیست. خریداران همچنین باید تأیید کنند که چند تنظیم لازم است، کدام ویژگی ها حیاتی هستند و کدام سطوح بر مونتاژ یا عملکرد تأثیر می گذارند.

چک لیست تناسب قطعات تراشنده CNC

قبل از ارسال RFQ برای چرخش CNC از این چک لیست استفاده کنید. این به مهندسان و تیم های خرید کمک می کند تا اطلاعات واضح تری تهیه کنند و از تأخیرهای قابل اجتناب در دریافت قیمت جلوگیری کنند.

مواد برای قطعات CNC تراش خورده

انتخاب مواد بر قابلیت ماشین کاری، پایداری تلرانس، پرداخت سطحی، استحکام، مقاومت در برابر خوردگی، سایش، وزن و هزینه تأثیر می گذارد. خریداران باید درجه بندی مورد نیاز را در صورتی که قبلا مشخص شده است، ارسال کنند. اگر نمره ثابت نباشد، SunOn می تواند درخواست را بررسی کرده و گزینه های مناسب را بررسی کند.

گزینه های رایج فلز برای قطعات تراشیده شده ممکن است شامل آلومینیوم، فولاد ضدزنگ، فولاد، برنج، مس و تیتانیوم باشد، بسته به عملکرد قطعه و مشخصات خریدار. آلومینیوم اغلب برای قطعات سبک انتخاب می شود. فولاد ضدزنگ ممکن است برای مقاومت در برابر خوردگی یا مقاومت در برابر خوردگی در نظر گرفته شود. برنج و مس می توانند بسته به طراحی، برای قطعات الکتریکی، اتصالات یا اجزای مرتبط با فرسودگی مفید باشند.

پلاستیک های مهندسی همچنین می توانند برای قطعات سبک، عایق، کم اصطکاک یا مقاوم به مواد شیمیایی چرخانده شوند. گزینه ها ممکن است شامل POM/Delrin، PEEK، PTFE، ABS، نایلون، PC، PMMA و پلاستیک های مرتبط بر اساس نیازهای پروژه باشند. برای قطعات پلاستیکی ماشین کاری شده، خریداران می توانند SunOn را نیز بررسی کنندخدمات ماشین کاری پلاستیک CNC. برای قطعات پلاستیکی با عملکرد بالا، به صفحه SunOn مراجعه کنیدقطعات ماشین کاری شده PEEK.

برای هر ماده ای، RFQ باید درجه بندی، کمیت، سطح پایان، تلرانس، محیط کاری و اینکه قطعه با حرارت، مواد شیمیایی، اصطکاک، بار یا اجزای اتصال تماس دارد را تأیید کند.

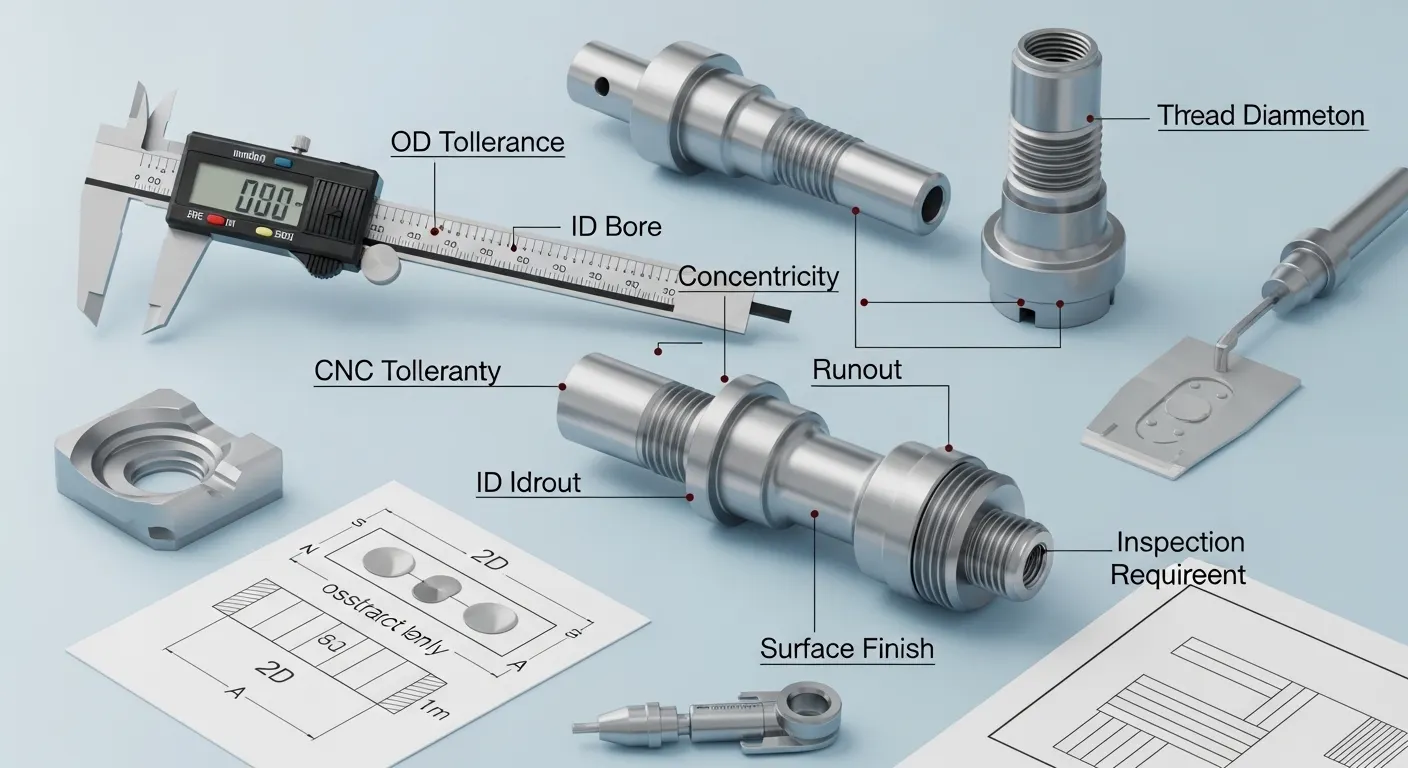

تلرانس، هم مرکزی، سطح و بازرسی

قطعات CNC تراشکاری شده اغلب بر اساس جزئیاتی که در نقشه کوچک به نظر می رسند، خراب یا موفق می شوند. ممکن است شفت در صورتی که قطر یا سطح پوشش آن اشتباه باشد، جا نگیرد. ممکن است بوشینگ خراب شود اگر لوله از تحمل خارج باشد. یک کانکتور رزوه دار ممکن است در صورت نامشخص بودن جزئیات رزوه، مشکلات مونتاژ ایجاد کند.

خریداران باید ویژگی های حیاتی را قبل از ارائه قیمت شناسایی کنند، مانند:

• قطر بیرونی و تلرانس قطر داخلی
• عمق و پایان لوله
• طول شانه و صاف بودن صورت
• استاندارد رزوه داخلی یا خارجی
• هم تمرکزی بین OD و ID
• نیاز به خروج از زمان
• عرض و موقعیت شیار
• زبری سطح یا پوشش ظاهری
• قطعه اتصال یا نصب مونتاژ
• الزام گزارش بازرسی

بدون دلیل به هر ویژگی تلرانس دقیق اعمال نکنید. الزامات سخت می تواند بر استراتژی ماشین کاری، زمان بازرسی و هزینه تأثیر بگذارد. در عوض، مشخص کنید کدام ابعاد برای جایگاه، حرکت، آب بندی، تراز یا مونتاژ حیاتی هستند.

سان آن می تواند نقشه ها را بررسی کند و درباره تلرانس هایی که نیاز به توجه ویژه دارند قبل از ماشین کاری بحث کند. اگر خریداران به گزارش های ابعادی، بازرسی مقاله اول، بررسی نخ، مستندات مواد یا سایر جزئیات بازرسی نیاز دارند، این موارد باید در RFQ گنجانده شوند.

فرزکاری ثانویه، رزوه ها، سوراخ ها و ویژگی های ویژه

بسیاری از قطعات CNC کاملا گرد نیستند. یک قطعه ممکن است ابتدا به عنوان قطعه تراشیده شده شروع شود اما همچنان نیاز به ماشین کاری اضافی داشته باشد. این موضوع برای کانکتورها، اتصالات، قطعات عملگر، شفت ها، پین های نصب، بوش ها و قطعات تجهیزات رایج است.

ویژگی های ثانویه ممکن است شامل موارد زیر باشد:

• سوراخ های متقاطع
• فلت ها یا فلت های آچار
• شکاف ها و کلیدها
• رشته های داخلی
• رشته های خارجی
• سوراخ های ضربه خورده
• شیارها و آندرکات ها
• چامفرها و شعاع ها
• صورت های آسیاب شده
• درج ها یا ویژگی های مرتبط با مونتاژ

این جزئیات باید به وضوح در طراحی دوبعدی و مدل سه بعدی نشان داده شوند. اگر یک سوراخ جانبی باید با یک سوراخ صاف هم راستا باشد، یا یک شکاف باید با قطعه اتصال مطابقت داشته باشد، قرعه کشی باید دیتوم و شرط موقعیت را تعریف کند.

وقتی قطعه دارای ویژگی های گرد و غیرگرد باشد، SunOn می تواند بررسی کند که آیا تراشکاری CNC، فرز CNC یا روش ترکیبی ماشین کاری مناسب تر است یا خیر.

تراشکاری CNC نمونه اولیه، دسته کوچک و تولیدی

چرخش CNC می تواند مراحل مختلف پروژه را پشتیبانی کند. رویکرد درست بستگی دارد به اینکه خریدار در حال آزمایش طرح، آماده سازی ساخت آزمایشی یا برنامه ریزی برای تولید مجدد باشد.

برای نمونه های اولیه، تمرکز معمولا بر تناسب، عملکرد، مونتاژ و اعتبارسنجی مواد است. خریداران ممکن است به یک یا چند نمونه برای تست تناسب شفت، درگیری رزوه، سایش بوشینگ یا پوشش سطحی نیاز داشته باشند.

برای سفارش های کوچک، تمرکز به تکرارپذیری، بازرسی پایدار، ثبات در پرداخت و بسته بندی منتقل می شود. این مرحله برای استارتاپ های سخت افزار، تیم های توسعه محصول، پروژه های تجهیزات صنعتی و تولید پل قبل از ابزارآلات یا تولید بزرگ تر رایج است.

برای برنامه ریزی تولید، خریداران باید بازنگری نقشه ها، مواد تأیید شده، پوشش سطحی، سطح بازرسی، نیازهای مونتاژ و هرگونه نیاز به بسته بندی یا برچسب گذاری را تأیید کنند. پشتیبانی گسترده تر تولید SunOn همچنین می تواند تراشکاری CNC را با تکمیل و مونتاژ، ساخت قالب، قالب گیری تزریقی، قالب گیری دایکت و برنامه ریزی تولید OEM/ODM زمانی که پروژه فراتر از قطعات ماشین کاری شده گسترش می یابد، متصل کند.

برای دریافت قیمت تراشکاری CNC چه چیزی باید ارسال کرد

یک RFQ واضح به SunOn کمک می کند بخش را سریع تر مرور کند و سوالات رفت و برگشتی را کاهش دهد. قبل از درخواست استعلام، تا حد امکان این جزئیات را آماده کنید:

• نام قطعه یا نوع محصول
• نمونه اولیه، مرحله کوچک یا مرحله تولید
• مقدار مورد نیاز
• کاربرد یا صنعت
• فایل CAD سه بعدی
• نقشه فنی دوبعدی
• ماده و درجه ماده در صورت شناخته شدن
• الزامات تحمل بحرانی
• استاندارد رزوه و تطابق رزوه
• پوشش سطحی یا الزامات پوشش دهی
• آبکاری، آنودایز، پولیش، پسیواسیون یا سایر نیازهای پرداخت
• سوراخ های عرضی، فلت ها، شیارها، شیارها، آندرکات ها یا اینسرت ها
• نیازمندی های تمرکز مرکزی، پایان یا GD&T
• گزارش بازرسی یا الزام آزمایش
• اطلاعات مربوط به بخش جفت گیری در صورت لزوم،
• الزامات مونتاژ یا پس پردازش
• مقصد تحویل
• در صورت لزوم، برنامه هدف را مشخص کنید
• در صورت نیاز، NDA، BOM یا مشخصات پروژه

اگر طراحی هنوز در حال توسعه باشد، خریداران می توانند نقشه های اولیه را برای بررسی قابلیت ساخت ارسال کنند. این به شناسایی خطراتی مانند دیواره های نازک، ویژگی های بلند و باریک، حفره های عمیق، شیارهای دشوار، تلرانس های نامشخص یا مشخصات تنگ غیرضروری کمک می کند.

چرا با SunOn برای چرخش CNC سفارشی کار کنیم؟

سان آن مولد از تراش با CNC به عنوان بخشی از جریان کاری گسترده تر تولید سفارشی پشتیبانی می کند. این برای خریدارانی مفید است که نه تنها به یک قطعه تراشکاری شده نیاز دارند، بلکه به کمک در نمونه های اولیه، برنامه ریزی تولید، تکمیل کننده، مونتاژ و فرآیندهای مرتبط در تولید نیز نیاز دارند.

تیم ما می تواند به خریداران فنی و تجاری در بررسی موارد زیر کمک کند:

• اینکه آیا چرخش برای قطعه درست است یا نه
• آیا نیاز به آسیاب ثانویه وجود دارد یا خیر
• کدام ماده برای کاربرد مناسب است
• کدام تلورانس ها از نظر عملکرد حیاتی هستند
• کدام سطوح نیاز به پرداخت دارند
• کدام جزئیات بازرسی باید تأیید شوند
• چه پروژه بعدا به قالب گیری، قالب گیری، مونتاژ یا پشتیبانی OEM/ODM نیاز داشته باشد

این موضوع صفحه را به ویژه برای تیم های توسعه محصول، مهندسان، مدیران تأمین، شرکت های تجهیزات صنعتی، تولیدکنندگان الکترونیک، خریداران مرتبط با خودرو، تیم های محصولات انرژی نو و خریداران جهانی که به دنبال شریک تولید سفارشی مستقر در چین هستند، مرتبط می سازد.

سؤالات متداول

کدام قطعات برای تراشکاری CNC مناسب تر هستند؟

چرخش CNC برای قطعات گرد یا چرخشی مانند شفت ها، پین ها، بوشینگ ها، آستین ها، فاصله گذارها، یقه ها، اتصالات و قطعات رزوه دار بهترین گزینه است. همچنین زمانی مناسب است که کنترل OD، ID، حفره، شیار، رزوه یا هم تمرکزی اهمیت داشته باشد.

آیا قطعات چرخانده شده می توانند شامل سوراخ، فلت یا اسلات باشند؟

بله. بسیاری از قطعات تراش خورده نیاز به فرز ثانویه یا ماشین کاری اضافی برای سوراخ های عرضی، فلت ها، شکاف ها، کلیدها یا ویژگی های جانبی دارند. هم نقشه دوبعدی و هم مدل سه بعدی را ارسال کنید تا SunOn بهترین مسیر ماشین کاری را بررسی کند.

چه فایل هایی برای دریافت قیمت تراشکاری CNC لازم است؟

در صورت امکان، یک فایل CAD سه بعدی و یک نقاشی دوبعدی ارسال کنید. نقشه باید مواد، کمیت، تلرانس، رزوه، پوشش سطحی، ابعاد بحرانی، نیازهای بازرسی و هر ویژگی ثانویه را نشان دهد.

آیا SunOn می تواند هم قطعات فلزی و هم پلاستیکی را ماشین کاری کند؟

SunOn از ماشین کاری CNC سفارشی برای قطعات فلزی و پلاستیکی پشتیبانی می کند. انتخاب مواد باید بر اساس استحکام، سایش، وزن، دما، میزان قرار گرفتن در معرض مواد شیمیایی، اصطکاک، سطح و الزامات کاربرد تأیید شود.

خریداران باید چه جزئیات تلرانس را تأیید کنند؟

نیازهای بحرانی OD، ID، سیلنده، رزوه، شانه، تمرکز اصلی، خروجی و سطح را تأیید کنید. از اعمال تلرانس های دقیق در همه جا خودداری کنید مگر اینکه هر ویژگی برای عملکرد حیاتی باشد.

آیا تراشکاری CNC می تواند از پروژه های نمونه اولیه و تولیدی پشتیبانی کند؟

بله. تراشکاری CNC می تواند اعتبارسنجی نمونه اولیه، ساخت های کوچک و برنامه ریزی تولید را پشتیبانی کند. خریداران باید مرحله پروژه، کمیت، بازبینی طراحی، مواد، پرداخت و نیازهای بازرسی را در طول RFQ به اشتراک بگذارند.

درخواست پشتیبانی چرخش CNC از SunOn

نقشه های تراشکاری CNC و فایل های CAD خود را برای دریافت قیمت گذاری، بررسی DFM، پشتیبانی انتخاب مواد، بررسی تلرانس، بحث درباره پرداخت سطح، برنامه ریزی بازرسی و پشتیبانی تولید نمونه اولیه تا تولید به SunOn ارسال کنید.

برای دقیق ترین بررسی، نوع قطعه، تعداد، مرحله پروژه، کاربرد، نقشه دوبعدی، مدل CAD سه بعدی، نیاز به مواد، جزئیات تلرانس، نیازهای پرداخت سطحی، ویژگی های رزوه یا فرز ثانویه، الزامات گزارش بازرسی، مقصد تحویل و هرگونه NDA، BOM یا مشخصات پروژه را درج کنید.
