بهینه سازی گزارش های DFM برای نتایج بهتر قالب گیری تزریقی
یک طراحی «کامل» CAD همیشه به یک قطعه فیزیکی بی نقص تبدیل نمی شود وقتی به دستگاه قالب گیری تزریقی می رسد. در تولید با دقت بالا، گزارش طراحی برای تولید (DFM) پل اساسی بین یک مفهوم دیجیتال و یک محصول موفق و تولید انبوه است.
درگروه صنعتی سان آنتیم مهندسی ما فرآیند DFM را نه فقط به عنوان یک چک لیست، بلکه به عنوان بیمه ای برای بازگشت سرمایه پروژه شما می بیند. با شناسایی نقاط احتمالی خرابی پیش از برش یک بلوک فولاد S136 یا H13، به شرکای جهانی در آمریکا، آلمان و استرالیا کمک می کنیم تا از بازطراحی و تأخیرهای پرهزینه تولید جلوگیری کنند.
گزارش DFM چیست و چرا اهمیت دارد؟
A گزارش DFMیک تحلیل فنی جامع است که توسط مهندسان قالب گیری انجام می شود تا ارزیابی کند آیا طراحی قطعه برای محدودیت های خاص فرآیند قالب گیری تزریقی بهینه شده است یا خیر. این مرحله بحرانی ترینخدمات طراحی و مهندسی قالباطمینان حاصل کنید که بینایی شما واقعا قابل تولید است.
حرکت از نیت طراحی به واقعیت تولید
طراحان اغلب بر «شکل و عملکرد» محصول تمرکز می کنند، در حالی که تولیدکنندگان بر «جریان و خروج» تمرکز دارند. گزارش DFM این دو جهان را همسو می کند. این بررسی می کند که پلاستیک مذاب چگونه از حفره عبور می کند، هوا کجا ممکن است به دام بیفتد و فرآیند خنک سازی چگونه بر ابعاد نهایی تأثیر می گذارد. بدون این تراز سازی، حتی زیباترین مدل سه بعدی می تواند باعث قطعاتی با ضعف ساختاری یا نقص های ظاهری شود.
تأثیر مالی: اجتناب از دام «بازسازی»
گران ترین واژه ها در صنعت این است: «قالب نیاز به اصلاح دارد.» تغییر یک ابزار فولادی سخت شده پس از تکمیل می تواند هزاران دلار هزینه داشته باشد و هفته ها به زمان بندی شما اضافه کند.
یک تحلیل جامع DFM این ریسک ها را در مرحله دیجیتال شناسایی می کند. در SunOn، ما این بینش ها را ظرف ۲ تا ۳ روز کاری ارائه می دهیم و به شما اجازه می دهیم تغییرات «فقط کاغذی» را اعمال کنید که فقط هزینه ای جز صرفه جویی دارد. این رویکرد پیشگیرانه دلیل موفقیت مداوم مشتریان ماستنمونه های T1 ظرف ۲۵ تا ۴۵ روزبسته به پیچیدگی ابزار.
اجزای کلیدی تحلیل استاندارد DFM سان آن
وقتی شریک می شویدشرکت های طراحی قالب جهانیکیفیت گزارش DFM بازتاب مستقیم تخصص آن هاست. در SunOn، گزارش های ما تمام جزئیات فنی مورد نیاز برای تولید با بازده بالا را پوشش می دهد.
بهینه سازی ضخامت دیواره و ربه ها (جلوگیری از ایجاد علامت های فرورفتگی)
نگهدارییکنواختی ضخامت دیوارهقانون طلایی قالب گیری تزریقی است. وقتی دیوار بیش از حد ضخیم باشد، پوست بیرونی سریع تر از هسته سرد می شود و این باعث ایجاد «جای فرورفتگی» یا حفره های داخلی می شود.
- تخصص سان ان:مهندسان ما هر سطح مقطع فایل CAD شما را بررسی می کنند. اگر بخش های ضخیم پیدا کردیم، پیشنهاد می کنیم آن ها را با هسته خارج کنیم یا از دنده ها برای حمایت استفاده کنیم.
- قانون ۶۰٪:برای بهترین نتیجه، توصیه می کنیم ضخامت دنده ها نباید بیش از ۴۰٪ تا ۶۰٪ ضخامت دیواره اصلی باشد تا از فرورفتگی ظاهری در سمت "A" قطعه جلوگیری شود.
تحلیل زاویه پیش نویس: اطمینان از پرتاب تمیز قطعات
A زاویه درفتیک باریک شدن جزئی روی سطوح عمودی یک قطعه اعمال می شود تا به راحتی از قالب خارج شود. بدون جریان کافی آب، قطعه «چسبیده» می شود و باعث ایجاد ردهای مقاومت، ایجاد فشار بر نواحی سفید شده یا حتی شکستگی قطعات در هنگام پرتاب می شود.
- تجربه ما:در حالی که ۰.۵ درجه حداقل نظری است، مهندسان سان آن اغلب دریافته اند کهدرفت ۱.۰ تا ۱.۵ درجهتفاوت بین خروج تمیز و نرخ اسکرپ ۲۰٪ است، به ویژه برای قطعات با کشش عمیق یا سطوح بافت دار.
محل خط جدایی و دروازه: تعادل زیبایی شناسی و عملکرد
اینخط پایانجایی است که دو نیمه قالب به هم می رسند ودروازهجایی است که پلاستیک وارد حفره می شود. هر دو ردهای قابل مشاهده ای به جا می گذارند.
- جایگاه استراتژیک:ما با تیم شما همکاری می کنیم تا خطوط جداشونده را در لبه های طبیعی پنهان کنیم و دروازه ها را در نقاط غیرظاهری قرار دهیم. برای حجم بالاقالب تزریق پلاستیکیدر پروژه ها، ممکن است «زیردروازه ها» یا «دروازه های موزی» را توصیه کنیم که هنگام خروج به طور خودکار جدا می شوند و کار پس پردازش را کاهش می دهند.
چیدمان پین پرتابگر: کاهش علائم قابل مشاهده
پین های پرتاب کننده برای بیرون راندن قطعه از قالب ضروری هستند. با این حال، آن ها نشانه های دایره ای کوچکی به جا می گذارند. گزارش DFM ما شامل طرح پیشنهادی این پین ها است تا اطمینان حاصل شود قطعه به طور یکنواخت بیرون زده می شود بدون اینکه تاب برداشته شود، در حالی که نشانه ها روی سطوح داخلی یا پنهان محصول شما حفظ می شوند.

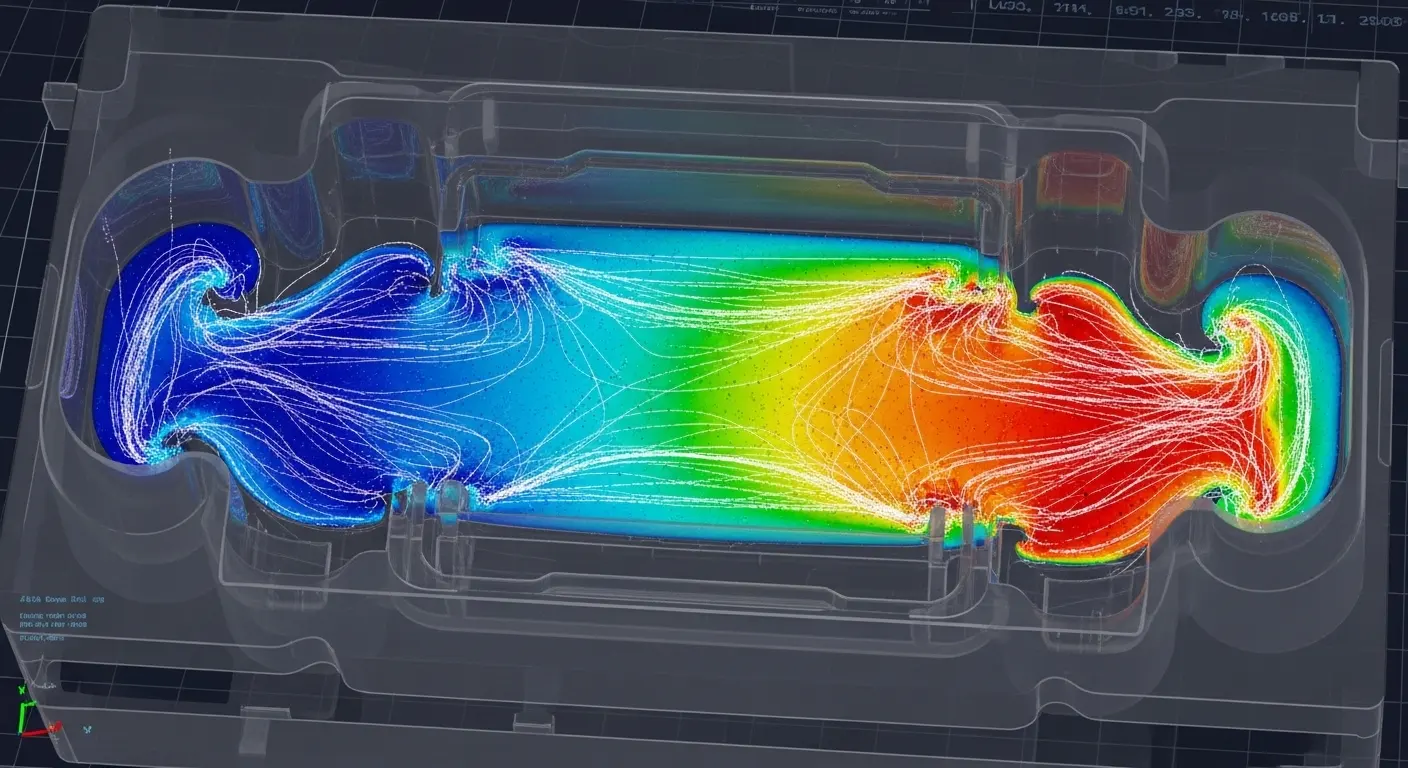

استفاده از شبیه سازی جریان قالب برای پیش بینی آینده
در SunOn، ما حدس نمی زنیم—بلکه شبیه سازی می کنیم. ما از پیشرفته استفاده می کنیمنرم افزار شبیه سازی جریان قالببرای ایجاد یک «دوقلوی دیجیتال» مجازی از فرآیند تزریق.
بینش درونی: شناسایی نقص های «نامرئی»
مهندسان ما با استفاده از شبیه سازی، دو عامل اصلی تولید را شناسایی می کنند:تله های هواییوخطوط جوش.
- تله های هوا:اگر جریان پلاستیکی هوا را در گوشه ای به دام بیندازد، به دلیل گرمای فشرده سازی، یک «علامت سوختگی» ایجاد می کند.
- خطوط جوشکاری:وقتی دو جبهه جریان به هم می رسند، یک درز ایجاد می کنند. اگر پلاستیک در محل ملاقات خیلی سرد باشد، درز ضعیف خواهد بود.
با اجرای این شبیه سازی ها در مرحله DFM، می توانیم محل دروازه ها یا ضخامت دیوارها را تنظیم کنیم تا این نقص ها را به مناطق غیربحرانی منتقل یا کاملا حذف کنیم. این سطح از جزئیات بخش اصلی ما استISO 9001:2015سیستم مدیریت کیفیت تأییدشده.
مزیت: نمونه برداری سریع تر از نوع ۱ و کاهش زمان ورود به بازار
از آنجا که این مشکلات را به صورت دیجیتال حل می کنیم، نمونه های فیزیکی اولیه ما (T1) اغلب ۹۵٪ تا ۱۰۰٪ «آماده تولید» هستند. این کار تعداد حلقه های آزمایشی را به طور چشمگیری کاهش می دهد و به شما اجازه می دهد از نمونه اولیه بهقطعات CNC کم حجمیا تولید انبوه کامل سریع تر از میانگین صنعت.
پرچم های قرمز رایج DFM که هر مهندس باید بداند
بر اساس ۲۵ سال تجربه تولید برای صنایع جهانی، تیم مهندسی سان آن چندین «پرچم قرمز» تکرارشونده را شناسایی کرده است که تولید را به تأخیر می اندازد:
- گوشه های داخلی تیز:این ها «متمرکز کننده های استرس» هستند که منجر به خرابی قطعات می شوند. ما همیشه توصیه می کنیم برای بهبود جریان و استحکام، شعاع (فیله) به گوشه های داخلی اضافه کنید.
- کانال های خنک کننده نامنظم:اگر کپک به طور یکنواخت سرد نشود، قطعه تاب برمی دارد. ما مسیرهای «خنک سازی هم ریخت» را در DFM خود طراحی می کنیم تا اطمینان حاصل کنیم که دما در سراسر سطح ابزار یکنواخت باقی می ماند.
- آندرکات بدون اسلاید:آندرکات هر ویژگی ای است که مانع از بیرون کشیدن مستقیم قطعه از قالب می شود. در حالی که می توانیم از «اسلایدرها» یا «لیفترها» برای این ها استفاده کنیم، اما هزینه ابزارها را افزایش می دهند. DFM ما هر زمان که ممکن باشد راه هایی برای ساده سازی طراحی به «کشیدن مستقیم» پیشنهاد می دهد.
سؤالات متداول (FAQ)
۱. گزارش DFM در قالب گیری تزریقی چیست؟
گزارش طراحی برای تولید (DFM) تحلیلی فنی است که پیش از ساخت قالب انجام می شود تا نقص های احتمالی طراحی شناسایی شود. ضخامت دیوار، زاویه های آب، محل دروازه ها و خطوط جداسازی را ارزیابی می کند تا اطمینان حاصل شود که قطعه می تواند به طور مؤثر و بدون نقص تولید شود.
۲. گزارش DFM چگونه باعث صرفه جویی در هزینه می شود؟
با شناسایی مشکلاتی مانند آبخور نامناسب یا مقاطع ضخیم در ابتدا، DFM از تغییرات پرهزینه قالب پس از برش ابزار جلوگیری می کند. همچنین زمان چرخه و مصرف مواد را بهینه می کند و هزینه کل هر قطعه را در تولید انبوه کاهش می دهد.
۳. رایج ترین مشکلات موجود در گزارش های DFM چیست؟
شایع ترین مشکلات شامل زاویه های ناکافی برای خروج آسان، ضخامت های غیر یکنواخت دیواره که باعث ایجاد رد فرورفتگی می شود، و جای گذاری نامناسب دروازه است که منجر به خطوط بافت یا تله های هوا می شود.
۴. چرا موقعیت دروازه در DFM حیاتی است؟
محل دروازه تعیین می کند که پلاستیک مذاب چگونه حفره قالب را پر می کند. جای گذاری صحیح استحکام ساختاری را تضمین می کند، لکه های ظاهری را پنهان می کند و از «جت» شدن یا پر کردن نامتعادل که می تواند محصول نهایی را ضعیف کند، جلوگیری می کند.
۵. تحلیل حرفه ای DFM چقدر طول می کشد؟
در SunOn، گزارش جامع DFM معمولا ۲ تا ۳ روز کاری طول می کشد. این شامل شبیه سازی کامل Moldflow و ارائه PDF مفصل با پیشنهادات اصلاحات طراحی برای تأیید مشتری است.
نتیجه گیری: بیمه شما برای موفقیت در تولید
گزارش DFM بسیار فراتر از یک سند است؛ این یک استراتژی مشترک بین طراح و تولیدکننده است. با صرف زمان برای تحلیل جریان، خنک کننده و خروج قبل از برش فولاد، تولید روان تر، هزینه های هر قطعه پایین تر و محصول نهایی با کیفیت بالاتر را تضمین می کنید.
با بیش از ۱۰۰۰ کارمند ماهر و سابقه ۲۵ ساله صادرات به آمریکا، آلمان و استرالیا،SunOn Industrial Group Limitedآماده است که شریک فنی شما باشد. ما فقط قالب نمی سازیم؛ ما موفقیت شما را بهینه می کنیم.
آماده اید پروژه بعدی خود را شروع کنید؟ امروز فایل های سه بعدی خود را به گروه صنعتی SunOn ارسال کنیدبرای یک بررسی جامع DFM و یک برآورد رقابتی. مهندسان ما آماده اند تا طراحی شما را برای موفقیت جهانی بهینه کنند.
