اجزای CNC Precision Aerospace

برای قطعات مرتبط با هوافضا، RFQ نباید صرفا بر اساس نام یک قطعه ساده باشد. خریداران باید درجه مواد، مقدار، نقشه دوبعدی، مدل CAD سه بعدی، الزامات تلرانس، پرداخت سطحی، ویژگی های رزوه دار، نیازهای گزارش بازرسی، انتظارات ردیابی و محیط کاربرد را قبل از ارائه قیمت تأیید کنند. SunOn به بررسی این جزئیات کمک می کند تا مسیر ماشین کاری، روش تکمیل و برنامه تولید با عملکرد قطعه و نیازهای تأمین آن هماهنگ باشد.

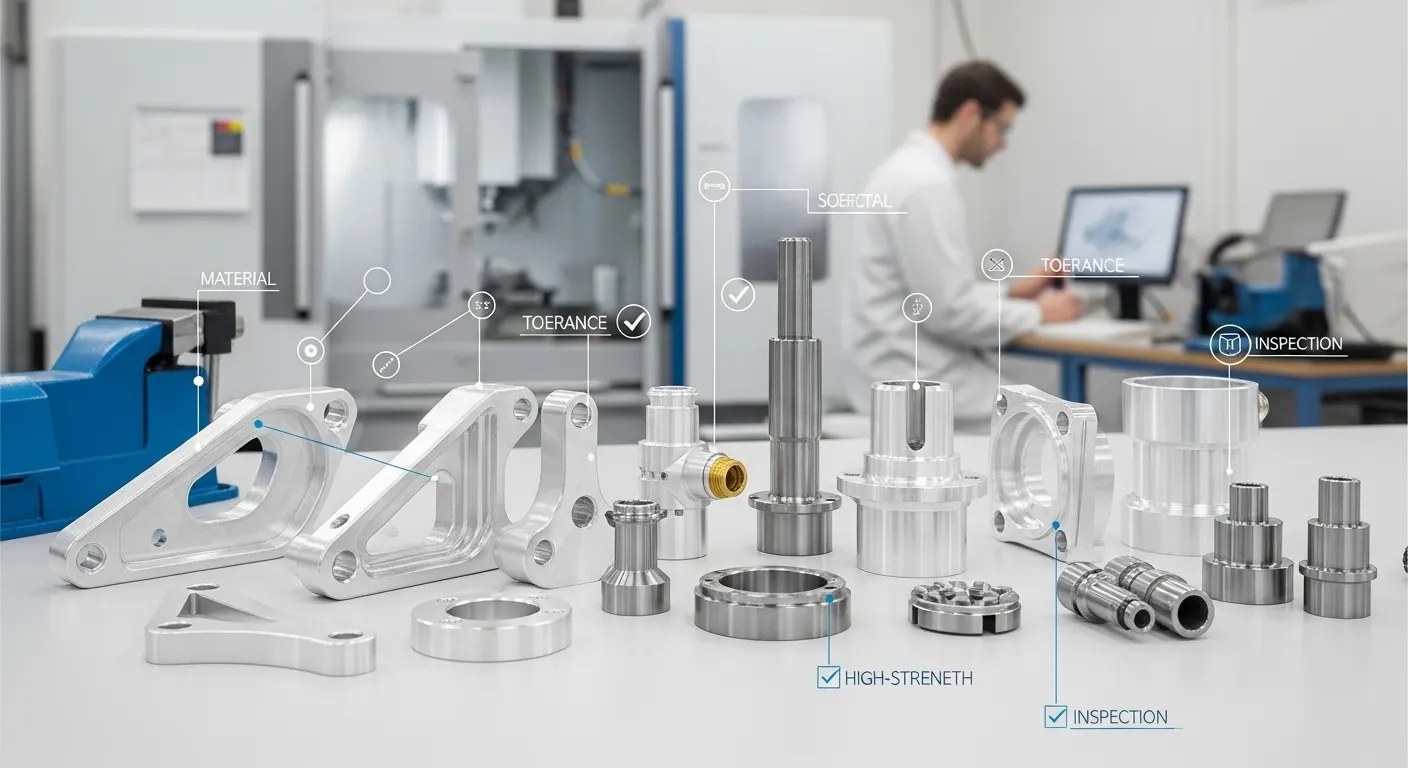

قطعات CNC دقیق هوافضا که SunOn می تواند پشتیبانی کند

قطعات CNC مرتبط با هوافضا اغلب طراحی سبک، مواد قوی، هندسه پیچیده و ویژگی های اتصال فشرده را ترکیب می کنند. این قطعات ممکن است در توسعه محصول، مجموعه تجهیزات، تجهیزات آزمایشی، سخت افزار سازه ای، بدنه ها یا پشتیبانی تولید غیرپروازی که پایداری ابعادی و ماشین کاری تکرارپذیر اهمیت دارند، استفاده شوند.

سان آن می تواند الزامات سفارشی ماشین کاری CNC را برای قطعاتی مانند: بررسی کند:

• براکت های نصب و تکیه گاه های سازه ای
• بدنه های آلومینیومی یا استیل ضدزنگ
• اتصالات، آستین ها، بوش ها و کانکتورها
• شفت ها، پین ها، فاصله دهنده ها و قطعات استوانه ای
• قاب ها، صفحات و پوشش های سبک وزن
• محفظه ابزار یا تجهیزات
• نمونه اولیه قطعات مکانیکی مرتبط با هوافضا
• قطعات ماشین کاری شده توسط CNC برای تجهیزات تست و تجهیزات مونتاژ

هر جزء باید بر اساس عملکردش بازبینی شود. یک براکت ساده ممکن است به صافی، موقعیت سوراخ و آنودایز نیاز داشته باشد. یک محفظه ممکن است به عمق جیب، ضخامت دیوار، سطوح آب بندی و قطعات رزوه دار نیاز داشته باشد. یک اتصال ممکن است نیاز به هم مرکزی، دقت رزوه و کنترل سطح داشته باشد.

قطعه هوافضا و ماتریس مشخصات CNC

جدول زیر به خریداران کمک می کند تا قطعات رایج مرتبط با هوافضا را با انتخاب های فرآیند CNC و جزئیات RFQ متصل کنند.

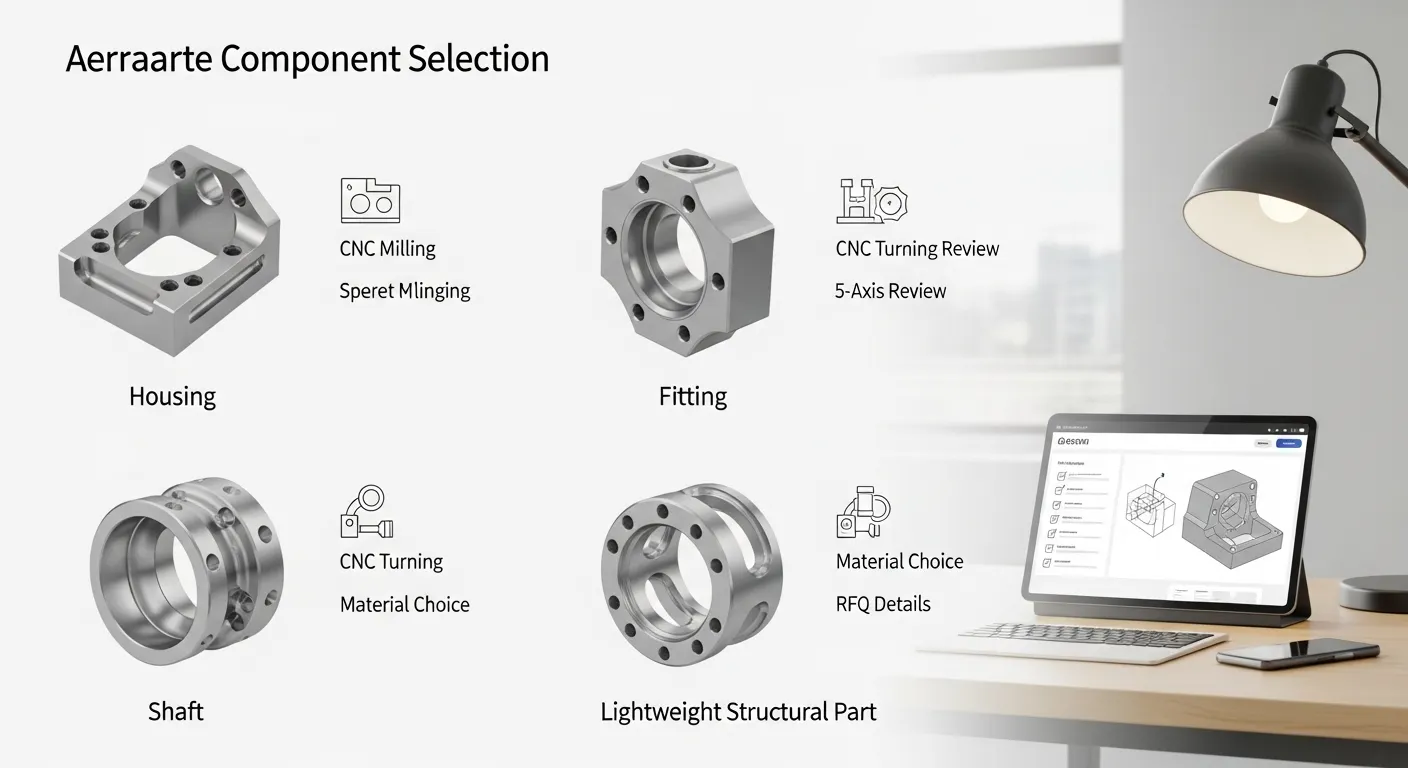

کدام فرآیند CNC با قطعه هوافضای شما سازگار است؟

فرز CNC اغلب برای براکت ها، بدنه ها، صفحات، قاب ها، جیب ها، شکاف ها و قطعات چندسطحی مناسب است. این روش زمانی مفید است که یک قطعه دارای سطوح نصب، الگوهای سوراخ، حفره های داخلی یا سطوح دیتوم صاف باشد.

چرخش CNC برای قطعات گرد مانند شفت ها، آستین ها، بوش ها، پین ها، فاصله گذارها و اتصالات بهتر است. اگر قطعه همچنین به صاف، سوراخ های عرضی، شکاف ها یا ویژگی های جانبی نیاز داشته باشد، نقشه باید این ویژگی ها را واضح کند تا مسیر ماشین کاری قابل بازبینی باشد.

ماشین کاری CNC پنج محوره ممکن است زمانی مفید باشد که قطعه دارای زوایای پیچیده، ویژگی های چندوجهی، تنظیمات دشوار یا هندسه ای باشد که در غیر این صورت نیاز به چندین عملیات دارد. خریدارانی که هندسه پیچیده دارند نیز می توانند راهنمایی های مرتبط SunOn را مرور کنندماشین کاری CNC برای قطعات پیچیده.

برای توسعه های اولیه، ماشین کاری نمونه اولیه CNC می تواند به اعتبارسنجی براز، مونتاژ و عملکرد قبل از تعهد به دسته بزرگ تر کمک کند. برای طراحی های پایدار، می توان ماشین کاری های کوچک یا تولیدی را با الزامات دقیق تر بازرسی و پرداخت برنامه ریزی کرد.

انتخاب مواد برای قطعات سبک و با استحکام بالا

انتخاب مواد بر استحکام، وزن، قابلیت ماشین کاری، پرداخت سطحی، هزینه و ریسک بازرسی تأثیر می گذارد. خریداران مرتبط با هوافضا باید از انتخاب مواد صرفا بر اساس عادت خودداری کنند. محیط کاربردی و بار عملکردی باید راهنمای تصمیم گیری باشد.

دستورالعمل های رایج مواد عبارتند از:

• آلومینیوم:اغلب برای براکت های سبک وزن، بدنه ها، پوشش ها، قاب ها و قطعات ساختاری نمونه اولیه استفاده می شود. خریداران باید نیازهای مورد نیاز، درجه بندی و مقاومت در برابر خوردگی را تأیید کنند.
• فولاد ضدزنگ:کاربرد زمانی است که مقاومت، مقاومت در برابر سایش یا مقاومت در برابر خوردگی اهمیت داشته باشد. ممکن است نیاز به ماشین کاری دقیق تر و برنامه ریزی تلرانس نسبت به آلومینیوم داشته باشد.
• برنج یا مس:برای برخی اتصالات، قطعات رسانا یا اجزای عملکردی خاص مرتبط است. رسانایی، سطح و نیازهای رزوه را تأیید کنید.
• مهندسی پلاستیک:برای قطعات سبک غیرسازه ای، عایق ها، پوشش ها یا قطعات نمونه اولیه زمانی که نیاز به فلز نیست، مفید است.
• تیتانیوم یا مواد خاص:این موارد باید در طول RFQ با دقت مورد بحث قرار گیرند زیرا قابلیت ماشین کاری، ابزارآلات، پرداخت و الزامات بازرسی می توانند بر امکان سنجی تأثیر بگذارند.

برای پشتیبانی مرتبط با تولید قطعات فلزی، خریداران می توانند صفحه SunOn را در سایت بررسی کنندخدمات ماشین کاری CNC برای قطعات فلزی سفارشی.

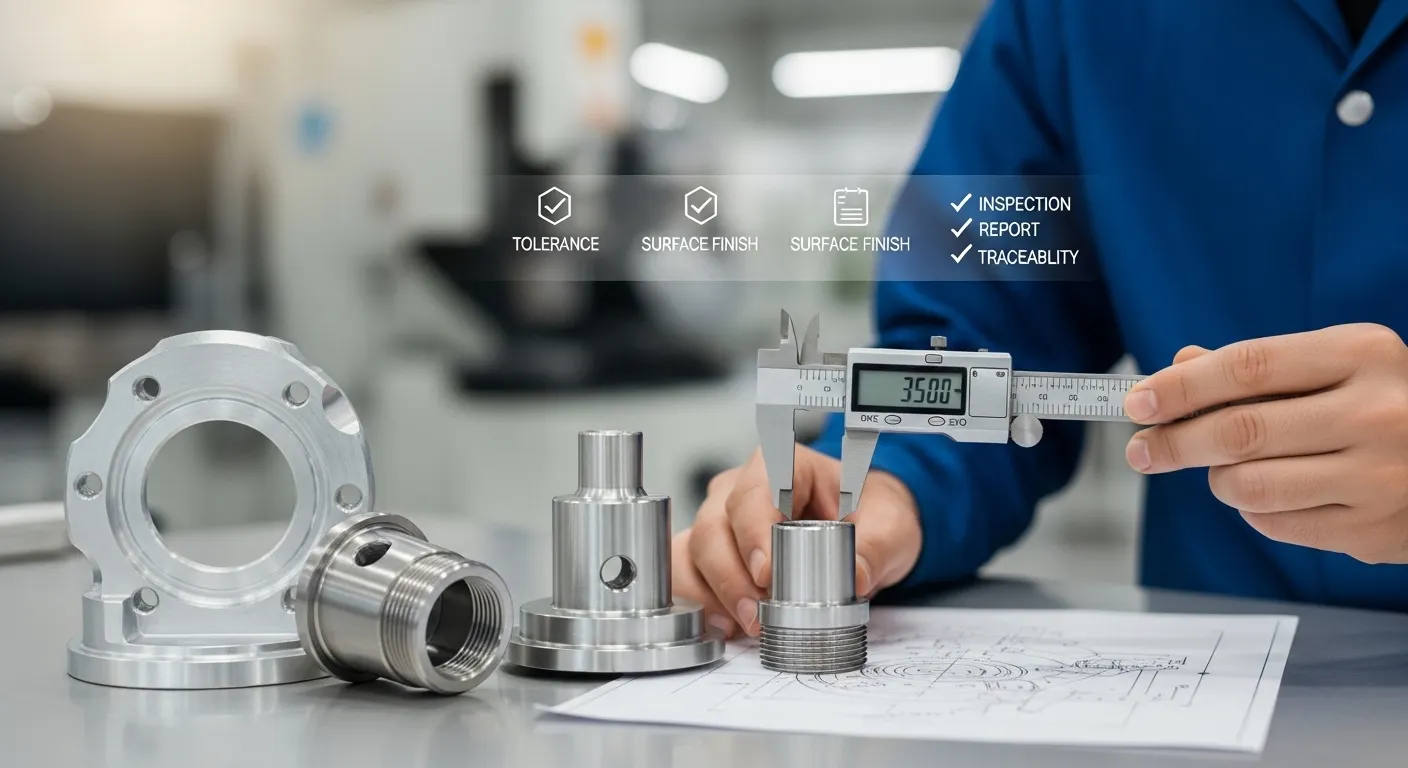

تلرانس، پرداخت و جزئیات بازرسی که اهمیت دارند

قطعات مرتبط با هوافضا اغلب ویژگی های حیاتی دارند که بر مونتاژ، تراز کردن، آب بندی یا حرکت تأثیر می گذارند. مهم ترین تلرانس ها باید به وضوح در نقاشی دوبعدی نشان داده شوند. اگر قطعه ابعاد بحرانی دارد، فقط به مدل سه بعدی تکیه نکنید.

خریداران باید تعریف کنند:

• موقعیت های حفره بحرانی و مراجع داده
• نیاز به صاف بودن، عمود بودن، هم مرکزیت یا نیاز به خروج از آب
• نوع رزوه، عمق رزوه و الزامات سوراخ ضربه خورده
• سطوح اتصال و سطوح آب بندی
• الزامات زبری سطح
• محدودیت های شکستن لبه، کاهش تیغه و لبه تیز
• هرگونه گزارش بازرسی یا الزامات گزارش ابعادی
• انتظارات ردیابی مواد یا مستندسازی

پرداخت سطحی نیز باید زودتر مورد بحث قرار گیرد. بسته به جنس و عملکرد قطعه، خریداران ممکن است درخواست آنودایز کردن، آبکاری، پاسیو، صیقل دادن، بلاستینگ مهره ای، پوشش پودری یا سایر پس پردازش ها را بدهند. پوشش مورد نیاز می تواند بر تلرانس، ماسکینگ، رنگ، مقاومت در برابر خوردگی و بازرسی نهایی تأثیر بگذارد.

برای خریدارانی که پشتیبانی CNC متمرکز بر کیفیت را بررسی می کنند، SunOn همچنین اطلاعات مرتبط با موارد زیر را ارائه می دهدخدمات ماشین کاری CNC با گواهینامه ISO 9001.

نمونه اولیه، برنامه ریزی کوچک و تولید

هر قطعه مرتبط با هوافضا به عنوان سفارش تولید شروع نمی شود. بسیاری از پروژه ها با ماشین کاری نمونه اولیه برای آزمایش براز، مونتاژ، وزن و عملکرد آغاز می شوند. در این مرحله، بازخورد DFM می تواند به شناسایی دیواره های نازک، جیب های عمیق، رزوه های دشوار، گوشه های داخلی تیز یا یادداشت های تلرانس که ممکن است ریسک را افزایش دهند، کمک کند.

برای تولید دسته کوچک، خریداران باید تأیید کنند که آیا طرح منجمد شده است، آیا همه نقشه ها تأیید شده اند و آیا الزامات بازرسی پایدار هستند. اگر قطعه ممکن است به سمت تولید حرکت کند، بهتر است قبل از اولین بچه، درباره پایان، بسته بندی، مستندسازی و تکرارپذیری صحبت شود.

پشتیبانی گسترده تر تولید سفارشی SunOn می تواند به خریداران کمک کند تا ماشین کاری CNC را با تکمیل کار، مونتاژ، نمونه سازی، قالب سازی، قالب گیری تزریقی، ریخته گری و برنامه ریزی تولید OEM/ODM زمانی که پروژه شامل بیش از یک فرآیند است، مرتبط کنند.

خریداران برای دریافت RFQ دقیق چه چیزهایی باید ارسال کنند

یک RFQ قوی به SunOn کمک می کند تا قابلیت تولید، هزینه ها، مسیر ماشین کاری، پرداخت و الزامات بازرسی را بررسی کند. برای قطعات CNC مرتبط با هوافضا، خریداران باید بیش از یک توضیح ساده قطعه تهیه کنند.

در صورت امکان، موارد زیر را ارسال کنید:

• نوع محصول یا قطعه
• نمونه اولیه، مرحله کوچک یا مرحله تولید
• مقدار مورد نیاز
• مدل CAD سه بعدی
• نقشه برداری فنی دوبعدی با تلرانس ها
• ماده و درجه ماده در صورت شناخته شدن
• نیاز به پرداخت سطحی، پوشش، آبکاری، آنودایز یا پولیش
• رزوه، اینسرت ها، سوراخ ها، شیارها، زیربرش ها یا الزامات مونتاژ
• ابعاد بحرانی و نقاط بازرسی
• گزارش بازرسی یا الزام ردیابی مواد
• محیط کاربردی یا عملیاتی
• مقصد تحویل
• در صورت لزوم، برنامه هدف را مشخص کنید
• در صورت نیاز، NDA، BOM یا مشخصات پروژه

اگر برخی جزئیات نهایی نشود، خریداران همچنان می توانند فایل های موجود را برای بررسی ارسال کنند. SunOn می تواند قبل از برنامه ریزی تولید، انتخاب فرآیند، گزینه های مواد، ریسک های قابلیت تولید و الزامات قیمت را بررسی کند.

چگونه تأمین کنندگان ماشین کاری CNC هوافضا را مقایسه کنیم

یک تأمین کننده مناسب باید هم الزامات مهندسی و هم نیازهای تأمین را درک کند. برای پروژه های مرتبط با هوافضا، قیمت نباید تنها نقطه مقایسه باشد.

قبل از انتخاب شریک ماشین کاری CNC، خریداران باید بپرسند:

• آیا تأمین کننده می تواند هم نقشه های دوبعدی و هم فایل های CAD سه بعدی را بررسی کند؟
• آیا می توانند بهترین فرآیند CNC برای هندسه را توضیح دهند؟
• آیا آن ها می توانند از نیازهای نمونه اولیه و کوچک پشتیبانی کنند؟
• آیا می توانند درباره مصالح، تلرانس و ریسک های سطح سطح صحبت کنند؟
• آیا در صورت نیاز می توانند پردازش پس از پردازش و مونتاژ را هماهنگ کنند؟
• آیا می توانند گزارش بازرسی یا الزامات ردیابی را قبل از ارائه قیمت بررسی کنند؟
• آیا آن ها می توانند به وضوح ارتباط برقرار کنند که یک تلورانس یا ویژگی ممکن است ریسک را افزایش دهد؟

برای خریدارانی که قطعات ماشین کاری شده مورد استفاده در مونتاژ تجهیزات را تهیه می کنند، صفحه مرتبط سان آن درخدمات ماشین کاری CNC برای تجهیزات صنعتیممکن است مفید هم باشد.

سؤالات متداول

آیا SunOn می تواند براکت ها و بدنه های هوافضا را ماشین سازی کند؟

بله. سان آن می تواند الزامات ماشین کاری CNC برای براکت ها، بدنه ها، پوشش ها، پایه ها و قطعات مکانیکی مشابه مرتبط با هوافضا را بررسی کند. خریداران باید نقشه ها، فایل های CAD، مواد، تلرانس، پرداخت و الزامات بازرسی را برای بررسی قیمت ارائه دهند.

آیا قطعات CNC هوافضا همیشه به ماشین کاری پنج محوره نیاز دارند؟

نه. بسیاری از براکت ها، بدنه ها، شفت ها و اتصالات می توانند از فرز CNC یا تراشکاری CNC استفاده کنند. ماشین کاری پنج محوره برای زوایای پیچیده، ویژگی های چندوجهی، تنظیمات کاهش یافته یا هندسه دشوار کاربرد بیشتری دارد.

چه موادی برای قطعات CNC سبک هوافضا رایج هستند؟

آلومینیوم اغلب برای براکت ها، بدنه ها و قطعات سازه ای سبک انتخاب می شود. استیل ضدزنگ، برنج، مس، پلاستیک های مهندسی یا سایر مواد مشخص شده ممکن است بسته به استحکام، خوردگی، رسانایی، وزن و نیازهای کاربردی مورد استفاده قرار گیرند.

چه فایل هایی برای دریافت قیمت ماشین کاری CNC لازم است؟

یک مدل CAD سه بعدی، نقشه دوبعدی، نیاز مواد، کمیت، یادداشت های تلورانس، پرداخت سطح، نیازهای بازرسی و جزئیات کاربرد ارسال کنید. طراحی دوبعدی به ویژه برای ابعاد بحرانی و GD&T اهمیت دارد.

آیا SunOn می تواند از نمونه های اولیه و قطعات کوچک مرتبط با هوافضا پشتیبانی کند؟

بله. سان آن از ماشین کاری نمونه اولیه CNC، ماشین کاری کوچک CNC، پرداخت و برنامه ریزی تولید پشتیبانی می کند. سفارش نمونه های اولیه می تواند به اعتبارسنجی نیازهای براز، مونتاژ، انتخاب مواد و تلرانس قبل از تولید بزرگ تر کمک کند.

آیا خریداران می توانند درخواست گزارش بازرسی یا قابلیت ردیابی کنند؟

خریداران باید در هنگام RFQ، گزارش بازرسی، گزارش ابعادی یا الزامات ردیابی مواد را بیان کنند. این الزامات باید قبل از ارائه قیمت مورد بحث قرار گیرند تا طرح تولید و مستندسازی به درستی بررسی شود.

RFQ قطعه CNC هوافضا خود را به SunOn ارسال کنید

اگر برای پروژه ای مرتبط با هوافضا به براکت ها، بدنه ها، اتصالات، شفت ها، قطعات سبک وزن یا قطعات با استحکام بالا نیاز دارید، نقشه های خود را برای بررسی با SunOn Mould به اشتراک بگذارید.

نقشه دوبعدی، مدل CAD سه بعدی، نیاز مواد، کمیت، یادداشت های تلرانس، نیاز به پرداخت سطحی، نیازهای بازرسی، جزئیات کاربرد، مقصد تحویل و برنامه هدف خود را ارسال کنید. SunOn می تواند قطعه را برای ماشین کاری CNC، بازخورد DFM، پشتیبانی نمونه اولیه، پرداخت و برنامه ریزی ساخت OEM/ODM قبل از دریافت قیمت بررسی کند.
